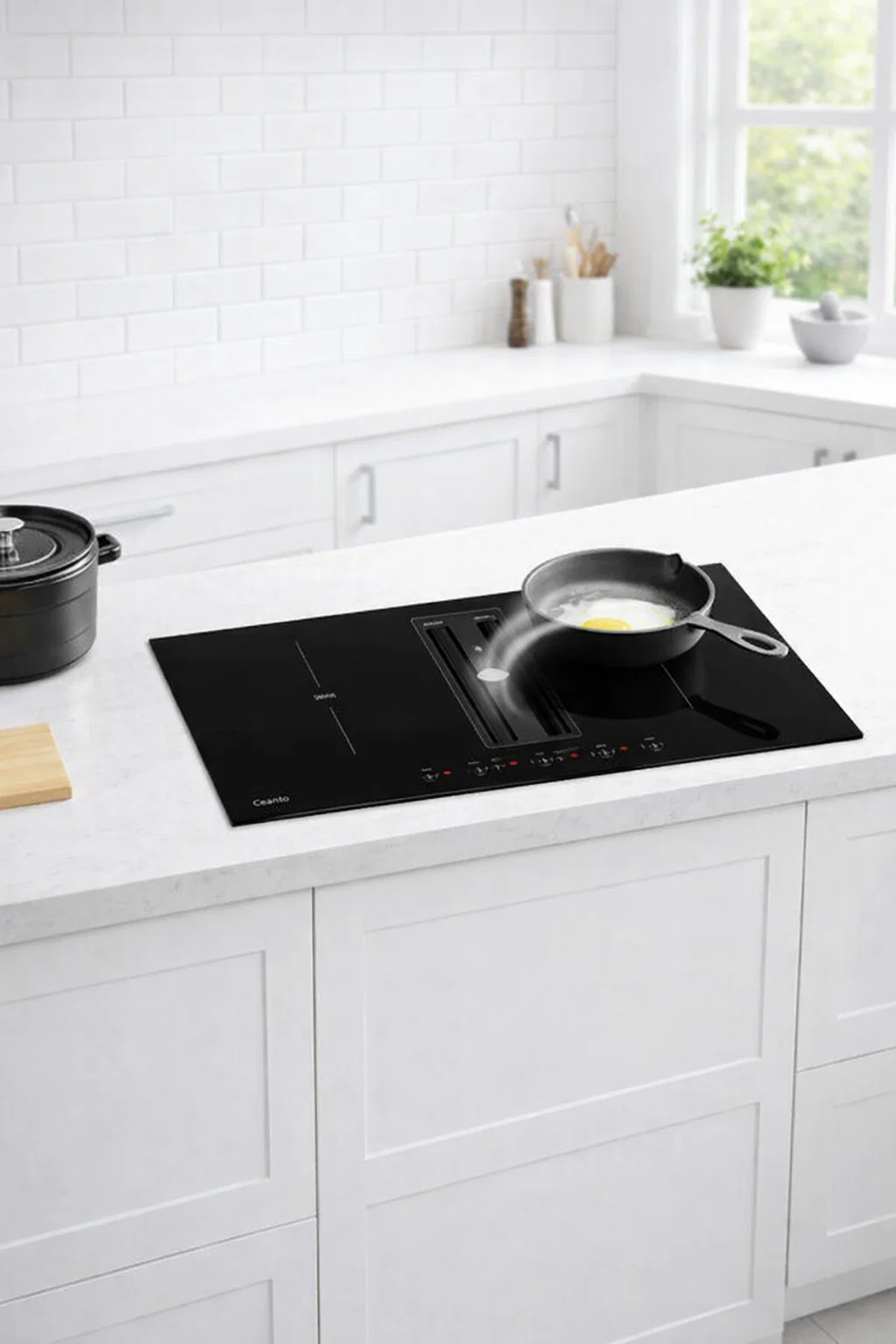

Installations- och användarguide för induktionshäll med fläktugn

En induktionshäll med utsug (även kallad en häll med utsug) kombinerar en högpresterande induktionshäll med inbyggt ventilationssystem som avlägsnar rök, os och fett direkt vid källan. Korrekt installation, användning och regelbundet underhåll är avgörande för optimal prestanda. Den här guiden ger europeiska husägare detaljerade anvisningar för installation, användning och rengöring, så att köket förblir säkert, effektivt och fritt från rök.

Viktigt: Före installation ska du alltid följa produktens elektriska krav, säkerhetsanvisningar och lokala bygg- och elbestämmelser. Elanslutningar ska utföras av en behörig fackperson när det krävs.

Titta på installationsvideon först

Föredrar du en visuell guide? Titta på installationsvideon nedan och följ YouTubern steg för steg för att se hur en induktionshäll med utsug installeras i ett riktigt kök. Om du fortfarande har frågor efter att ha tittat på videon kan du fortsätta läsa vår detaljerade installationsguide, som går igenom varje steg för att hjälpa dig att installera apparaten säkert och korrekt.

Detaljerad installationsguide för en induktionshäll med integrerat utsug

Installation av en induktionshäll med integrerat utsug kräver noggranna förberedelser, exakt utskärning av bänkskivan, säker fastsättning, korrekt installation av ventilationskanalerna och korrekt montering av filtren. Följ stegen nedan i ordning och använd alltid de mått och elektriska krav som anges i installationsmanualen för din exakta modell.

1: Kontrollera installationsmåtten och förbered skåpet

Innan du skär i bänkskivan ska du kontrollera att hällen, skåpet och ventilationskomponenterna är kompatibla med installationsutrymmet.

Välj rätt modell och placering

• 39 cm-modell: Idealisk för små kök eller lägenheter

• 59 cm-modell: Mellanstora kök eller familjebruk

• 83 cm-modell: Stora kök eller kök i professionell stil

Se till att den valda enheten passar bänkskivans mått och möjliggör ett korrekt luftflöde för utsuget.

Installationsdiagrammet visar följande övergripande produktmått:

Före installation:

• Kontrollera att bänkskivan är tillräckligt stark för att bära apparaten.

• Kontrollera att skåpet har tillräckligt med invändigt utrymme för utsugsaggregatet och ventilationskanalerna.

• Håll de minsta avstånden som visas i installationsdiagrammet.

• Se till att områdena baktill och på sidorna inte blockerar utsuget.

• Håll apparaten borta från material eller konstruktioner som kan skadas av värme.

• Bekräfta att el- och ventilationsanslutningarna är åtkomliga efter installationen.

Viktigt: Förlita dig inte enbart på produktens nominella bredd när du skär i bänkskivan. Använd de exakta urtagsmåtten som anges för din modell.

2: Förbered urtaget i bänkskivan

Markera bänkskivans öppning noggrant enligt måtten i installationsmanualen.

För modellerna som visas i installationsdiagrammet:

Modell på 590 mm: urtagets bredd A = 560 mm; djup B = 490 mm
Modell på 760 mm: urtagets bredd A = 730 mm; djup B = 490 mm
Modell på 830 mm: urtagets bredd A = 800 mm; djup B = 490 mm

Vid förberedelse av öppningen:

• Mät och markera urtaget noggrant.

• Kontrollera måtten en andra gång innan du skär.

• Använd ett lämpligt skärverktyg för ditt bänkskivematerial.

• Se till att öppningen är rätvinklig och i våg.

• Jämna till och rengör de skurna kanterna.


Säkerställ att minimiavstånden runt öppningen bibehålls.

Diagrammet visar att avstånden C ≥ 50 mm, D ≥ 70 mm och F ≥ 50 mm ska hållas i de berörda områdena.

Installera inte hällen om urtaget är för litet, alltför stort, ojämnt eller felplacerat.

Steg 1: Montera monteringsfästena

Fäst monteringsfästena på apparatens undersida.

Vänd eller placera apparaten så att undersidan är åtkomlig.
Rikta in de medföljande monteringsfästena med de avsedda fästpunkterna.
Fäst hållarna med 4 × ST 4×5-skruvar.
Dra åt skruvarna ordentligt, men dra inte åt dem för hårt och skada inte apparatens hölje.
Kontrollera att fästena är symmetriskt och säkert placerade.

Dessa fästen hjälper till att hålla apparaten på plats när den har satts in i bänkskivan.

Steg 2: Applicera tätningslisten runt det keramiska glaset

Montera den medföljande tätningslisten runt omkretsen på det keramiska glaset.

Rengör undersidan och omkretsen på det keramiska glaset så att den är fri från damm och fett.
Ta bort skyddsfilmen från tätningslisten.
Applicera försiktigt listen runt kanten på det keramiska glaset.
Håll listen sammanhängande runt hela omkretsen där det är möjligt.
Tryck fast listen ordentligt så att den fäster jämnt.
Undvik att sträcka tätningslisten för mycket, eftersom det kan skapa glipor när den återgår till sin ursprungliga form.
Kontrollera hörn och skarvar noggrant för att säkerställa att det inte finns några större öppningar.

Tätningslisten hjälper till att skapa en ordentlig tätning mellan apparaten och bänkskivan och förhindrar att fukt eller skräp tränger in i installationsöppningen.

Steg 3: Anslut och säkra det böjda kanalröret

Anslut fläktens böjda kanalkomponent till rätt luftutlopp.

Identifiera fläktens luftutlopp på apparatens undersida/baksida.
Placera det böjda kanalröret så att det är korrekt inriktat mot utloppet.
Fäst kanalen ordentligt vid utloppet.
Se till att kanalen inte är vriden, ihopklämd eller kraftigt böjd.
Kontrollera att den planerade kanaldragningen inte kommer i konflikt med skåpets konstruktion.
Se till att anslutningen är stabil innan du placerar apparaten i bänkskivan.

En jämn och obehindrad kanaldragning hjälper fläkten att fungera effektivt och minskar onödigt luftmotstånd.

Steg 4: Installera apparaten i skåpet

Sänk försiktigt ner induktionshällen och fläktenheten i den förberedda öppningen i bänkskivan.

Se till att bänkskivan är ren och fri från skräp.
Lyft apparaten försiktigt med tillräckligt stöd.
Rikta in apparaten mot utskärningen i bänkskivan.
Sänk ner apparaten i öppningen utan att dra det keramiska glaset över bänkskivan.
Kontrollera att tätningsremsan fortfarande är korrekt placerad.
Se till att apparaten står jämnt och stadigt på bänkskivan.
Kontrollera fläktkanalens position och se till att den inte har lossnat eller klämts.
Bekräfta att det finns tillräckligt med utrymme runt apparaten inuti skåpet.

Apparaten ska stå plant och stadigt innan du fortsätter med kanalinstallationen.

Steg 9: Sätt tillbaka filtret av magnettyp

Sätt tillbaka filtret av magnettyp efter att Ultra-filter ASSY har säkrats.

1. Kontrollera att filtrets yta är ren.

2. Rikta in filtret av magnettyp mot öppningen på Ultra-filter ASSY.

3. Placera det korrekt över det avsedda filterområdet.

4. Låt magnetfästet hålla filtret säkert på plats.

5. Kontrollera att filtret ligger i nivå med den omgivande ytan.

6. Se till att filtret inte flyttar sig eller faller ut vid lätt beröring.


Filtret ska vara korrekt placerat så att luft kan passera genom den avsedda filtreringsvägen.

Steg 10: Installera fläktgallret

Slutför installationen genom att montera fläktgallret ovanpå induktionshällen.

1. Kontrollera att gallret och området runt omkring är rena.

2. Fastställ gallrets korrekta orientering.

3. Rikta in gallret mot öppningen i det keramiska glaset.

4. Sänk försiktigt ned gallret på plats.

5. Se till att det sitter jämnt och säkert i den avsedda öppningen.

6. Kontrollera att det inte finns några synliga springor eller hinder.

7. Kontrollera att gallret kan tas bort senare för rengöring och underhåll vid behov.


Använd inte fläkten utan att gallret är korrekt installerat.

Viktigt installationsmeddelande

Måtten i diagrammet är installationsmått för apparaten och arrangemanget med bänkskiva/skåp. H-måttet 245 mm anger apparatens höjd, inte det rekommenderade avståndet mellan induktionshällen och ett överskåp eller annat föremål. Eventuellt erforderligt avstånd ovanför matlagningsytan ska hämtas från produktens angivna installationskrav och tillämpliga lokala föreskrifter.

2. Använda din induktionshäll med fläkt

Titta på videon nedan för att få en inblick i en YouTubers vardagliga matlagning och se hur de använder CIARRA ONE-induktionshällen med fläkt i verkligheten. Upptäck hur den integrerade induktionshällen och fläkten samverkar för att göra matlagningen bekvämare och hålla köksluften fräschare.

Om du vill ha en mer detaljerad förklaring av hur du använder CIARRA ONE kan du fortsätta läsa nedan för steg-för-steg-instruktioner och praktiska tips.

1. Översikt och layout över kontrollpanelen

Touchpanelen gör det möjligt att styra både induktionszonerna och den integrerade neddragsfläkten på ett smidigt sätt.

2. Använda induktionshällen

2.1 Start och grundläggande matlagning

• Slå på strömmen: Tryck på PÅ/AV-knappen (1). Alla displayer visar "-".
• Placera kokkärlet: Placera en induktionskompatibel kastrull i mitten av den valda kokzonen. Se till att kärlets botten och glasyta är rena och torra.
• Välj zon: Tryck på knappen för val av kokzon (8) för den zon du vill använda. Indikatorn bredvid knappen blinkar.
• Ställ in värmenivå: Använd reglagen för effektnivå (+ / -) (9) för att välja önskad värmenivå (1 till 9).

Obs! Om du inte väljer en värmeinställning inom 1 minut stängs hällen av automatiskt.

Guide till effektnivåer och matlagningstillämpningar

2.2 Avslutad matlagning och varning för restvärme

Tryck på zonvalsknappen (8) för den aktiva zonen.

Sänk värmen till "0" med - (9), eller tryck på PÅ/AV (1) för att stänga av hela hällen.

Restvärmeindikator (H): När en zon fortfarande är varm visas "H" på displayen. Rör inte vid ytan medan "H" lyser. Den kan även användas för att hålla annan kokkärl varm på ett effektivt sätt.

2.3 Använda boostfunktionen (boost för kokzon)

Aktivera: Välj önskad kokzon (8) och tryck sedan på boostknappen B (11). Effektvisningen visar "P".

Varaktighet: Boostläget körs i 5 minuter, varefter zonen automatiskt återgår till nivå 9.

Avbryt: Välj zonen igen och tryck på B (11), eller justera effektnivån med - / +.

2.4 Använda flexzonen (bryggområde)

Aktivera: Tryck på knappen för val av flexzon (6). Displayen visar "=" och ställs som standard in på effektnivå 5. Justera effekten med + / - efter behov.

Avaktivera: Tryck på en enskild zonvalsknapp (8). Displayen återgår till "-" eller "5", vilket avbryter det kombinerade flexområdet.

2.5 Barnlås

Lås reglagen: Tryck på barnlåsknappen (5). Timerdisplayen visar "Lo". Alla reglage utom PÅ/AV är inaktiverade.

Lås upp reglagen: Kontrollera att hällen är påslagen och tryck sedan på barnlåsknappen (5) och håll den intryckt i 3 sekunder.

2.6 Tider för automatisk säkerhetsavstängning

Om en kokzon lämnas på av misstag stängs den av automatiskt efter en inställd tidsperiod:

Nivåerna 1–3: Stängs av automatiskt efter 8 timmar.

Nivåerna 4–6: Stängs av automatiskt efter 4 timmar.

Nivåerna 7–9: Stängs av automatiskt efter 2 timmar.

3. Använda den integrerade neddragsfläkten

Effektnivåer och boostinställningar

• Starta: Tryck och håll inne fläktkåpans strömbrytare + (14) i 1 sekund. Fläkten startar som standard på nivå 1.
• Justera hastigheten: Tryck på + eller - (14) för att justera utsugshastigheten.
• Fläktkåpans boost: Tryck och håll inne + (14) i 1 sekund medan fläkten är igång för att aktivera boostläget. Boostläget körs i 10 minuter och sänks sedan automatiskt till nivå 4.

Avstängning och fördröjd avstängning (d):

• Tryck upprepade gånger på - (14) för att sänka fläkteffekten (P -> 4 -> 3 -> 2 -> 1 -> d -> AV).
• Tryck och håll inne - (14) i 1 sekund för att direkt aktivera Fördröjd avstängning (d). Fläktkåpan körs i 5 minuter för att avlägsna kvarvarande matos och stängs sedan av automatiskt.

Automatisk koppling mellan häll och fläktkåpa

Fläktkåpan är utrustad med automatisk synkronisering med hällen:

När du börjar laga mat på induktionshällen startar fläktkåpan automatiskt på nivå 1.

När du stänger av hällen går fläktkåpan automatiskt över till läget Fördröjd avstängning (d) (körs i 5 minuter) innan den stängs av helt.

Plasmafunktion (luftrening)

Aktivera / avaktivera: Håll + och - (14) intryckta samtidigt i 1 sekund. När funktionen är aktiverad visas en punkt (".") på fläktens display.

4. Timerfunktion

Timern kan ställas in på upp till 99 minuter och kan användas på två sätt:

A. Äggklocka (fristående timer)

Stänger inte av någon kokzon.

Tryck på timerknappen (4). "30" blinkar på displayen.

Justera tiden med + eller - (2). Ett kort tryck ändrar tiden med 1 minut; ett långt tryck ändrar tiden med 10 minuter.

Nedräkningen börjar omedelbart. En ljudsignal piper i 30 sekunder när tiden är slut och "--" visas.

B. Timer för zonavstängning (automatisk avstängning)

Stänger automatiskt av vald(a) kokzon(er) när tiden löper ut.

Tryck på knappen för val av kokzon (8) för den zon som du vill tidsinställa.

Tryck på timerknappen (4) och ställ sedan in tiden med + / - (2).

En röd punkt tänds i det nedre högra hörnet av zonens effektdisplay, vilket visar att en avstängningstimer är aktiv för just den zonen.

Om timers är inställda för flera zoner visar timerdisplayen den kortaste återstående tiden, och den röda punkten för motsvarande zon blinkar.

När nedräkningen är slut stängs motsvarande zon av automatiskt.

C. Avbryta timern

Tryck på knappen för val av kokzon för den aktiva timern.

Tryck på timerreglaget (4).

Tryck på - (2) för att återställa timern till "00".

Guide för rengöring och underhåll

Det är viktigt att hålla induktionshällen med fläkt ren för prestanda, hygien och lång livslängd. Regelbundet underhåll säkerställer att apparaten fungerar effektivt och att köket hålls fräscht och rökfritt.

Steg 1: Säkerheten först

• Stäng alltid av hällen och koppla ur den före rengöring.
• Låt ytan och fläkten svalna helt för att undvika brännskador eller elektriska risker.

Steg 2: Rengöring av hällens yta

• Använd en mjuk, fuktig trasa med ett milt, icke-slipande rengöringsmedel som är lämpligt för induktionshällar.
• Torka försiktigt bort spill, fett och matrester.
• Undvik slipande svampar, stålull eller starka kemikalier som kan repa den glaskeramiska ytan.

Steg 3: Rengöring av fläktfilter

Om din modell har löstagbara filter (kolfilter eller aluminiumnät), ta försiktigt bort dem enligt tillverkarens anvisningar.

• Blötlägg i varmt vatten med diskmedel eller använd en avfettningslösning för fastbränt fett.
• Vissa filter tål maskindisk, men kontrollera alltid produktens anvisningar.
• Efter rengöringen ska du se till att filtren är helt torra innan du sätter tillbaka dem.

Steg 4: Rengöring av droppbrickan eller behållaren

• Många hällar med fläkt har en bricka eller behållare som samlar upp fett och vätskor.
• Ta bort och töm den regelbundet.
• Torka av med en fuktig trasa och milt rengöringsmedel för att förhindra beläggningar och dålig lukt.

Steg 5: Tips för regelbundet underhåll

• Rengör hällen och fläkten varje vecka eller efter längre matlagningstillfällen.
• Inspektera ventilation eller kanaler med några månaders mellanrum för att säkerställa ett obehindrat luftflöde.
• Undvik att laga mat med skadade kokkärl eller kokkärl med ojämn botten, eftersom de kan repa ytan.
• Torka av fläktens invändiga ytor då och då för att minska ansamlingen av fett.

Genom att följa dessa steg förblir induktionshällen med fläkt effektiv, säker och enkel att använda, samtidigt som köksluften hålls ren. Regelbundet underhåll förlänger också apparatens livslängd och säkerställer optimal utsugningsprestanda.

⚠️ Skydd mot vätskespill (nödavtappning)

Om en stor mängd vätska råkar spillas ner i den centrala nedåtriktade fläktens insug har apparaten en integrerad uppsamlingsbehållare.
Leta reda på silikonproppen på undersidan av höljet under skåpet.
Ställ en behållare under den och ta bort silikonproppen för att tömma uppsamlade vätskor på ett säkert sätt.

Om du är intresserad av att uppgradera köket med en högpresterande induktionshäll med inbyggd fläkt erbjuder serien Ciarra ONE pålitliga, lättinstallerade och lättskötta lösningar. Nedan visas tre av de populäraste modellerna, var och en utformad för olika köksstorlekar och matlagningsbehov:

Ciarra ONE 39 cm ventilerande häll (CBBEH392B-OW)

Ciarra ONE på 39 cm passar perfekt för små kök, lägenheter eller sekundära matlagningsutrymmen. Den kompakta enheten kombinerar en inbyggd induktionshäll med en integrerad Plasma⁺-fläkt, vilket ger rökfri och frisk luft utan att ta upp värdefull bänkyta.

Ciarra ONE 39 cm ventilerande häll (CBBEH392B-OW)

Ciarra ONE CBBEH392B-OW

Ciarra ONE på 39 cm kombinerar en kompakt induktionshäll och en Plasma⁺-fläkt, idealisk för små kök.

€1280 från Ciarra

Viktiga fördelar:

• Två funktioner i en: Kombinerar häll och fläkt för effektiv matlagning och ventilation.
• Enkel installation: Kompakt storlek och exakt urtag gör monteringen enkel.
• Enkel rengöring: Glaskeramisk yta och det underhållsfria Plasma⁺-systemet förenklar den dagliga rengöringen.
• Kraftfull och tyst: Boosterfunktion på upp till 3200 W med utsugning på upp till 350 m³/h, ljudnivåer på 44–70 dB.
• Energieffektiv: A-klassad för miljövänlig prestanda.

Den här modellen är idealisk för par eller mindre hushåll som söker en platsbesparande, effektiv och hygienisk matlagningslösning.

Modellen på 59 cm är perfekt för familjer eller hemmakockar som lagar mat regelbundet och behöver pålitlig prestanda utan att kompromissa med kökets estetik.

Ciarra ONE 59 cm ventilerande häll, kompakt (CBBEH594BBF-OW)

Ciarra ONE på 59 cm är ett mångsidigt alternativ i mellanstorlek för familjekök eller måttligt stora matlagningsutrymmen. Den har fyra kokzoner, varav en Flex Zone, vilket möjliggör exakt temperaturkontroll även med större kokkärl.

Viktiga fördelar:

• Flexibel matlagning: Flera zoner plus Flex Zone för olika typer av kastruller och stekpannor.
• Integrerat Plasma⁺-system: Avlägsnar effektivt rök, lukt och bakterier.
• Enkel installation: Utformad för att passa standardiserade håltagningar i köksbänkar; installationen går snabbt och smidigt.
• Enkel att rengöra: Den släta glaskeramiska ytan och den lättskötta fläkten gör rengöringen snabb.
• Tyst och kraftfull: Utsugning på upp till 400 m³/h med ljudnivåer från 41–67 dB.
• Energieffektiv: A-klassad för minimal energiförbrukning.

Modellen på 59 cm är perfekt för familjer eller hemmakockar som lagar mat regelbundet och behöver pålitlig prestanda utan att kompromissa med kökets estetik.

Ciarra ONE 59 cm kompakt fläkthäll

Ciarra CBBEH594BBF-OW

59 cm Ciarra ONE erbjuder fyra zoner med Flex-zon och är idealisk för familjekök och exakt matlagning.

€1830 från Ciarra

Ciarra ONE Ultra 83 cm fläkthäll (CBBEH834BBFF-OW)

83 cm Ciarra ONE Ultra är en högpresterande enhet för rymliga kök eller ambitiösa hemmakockar. Med fyra kokzoner plus två Flex-zoner ger den maximal flexibilitet i matlagningen samtidigt som den upprätthåller en rökfri och hygienisk miljö.

Viktiga fördelar:

• Matlagning på professionell nivå: Högeffektsboostfunktion på upp till 7000 W och utsugning på upp till 400 m³/h.
• Plasma⁺-luftrening: Eliminerar effektivt lukt, rök, bakterier och smittämnen.
• Sömlös integrering: Passar snyggt i bänkskivan, håller sikten fri och bevarar rena linjer i köket.
• Enkel rengöring: Glaskeramisk yta och underhållsfri fläkt kräver minimal ansträngning.
• Tyst drift: Endast 60 dB även vid maximalt luftflöde.
• Energieffektiv: A-klassad, miljövänlig prestanda för stora hushåll.

Ultra-modellen på 83 cm är idealisk för stora familjer, dig som ofta har gäster eller alla som lagar flera rätter samtidigt och samtidigt vill hålla köket rent och fräscht.

Ciarra ONE Ultra 83 cm fläkthäll (CBBEH834BBFF-OW)

Ciarra CBBEH834BBFF-OW

83 cm Ciarra ONE Ultra erbjuder kraftfull och flexibel matlagning med en inbyggd Plasma⁺-fläkt.

$2215 från Ciarra

Du kanske också är intresserad av: 2026 års bästa induktionshäll med integrerad fläkt

Slutsats

Korrekt installation, användning och underhåll av en induktionshäll med fläkt säkerställer att ditt kök förblir effektivt, rent och rökfritt. Ciarra ONE-serien erbjuder flera storlekar (39 cm, 59 cm, 83 cm) som passar europeiska kök av alla typer. Genom att följa den här guiden får du ut mesta möjliga av din apparat och kan laga mat säkert, smidigt och utan krångel.
